Какво е използването на токови трансформатори

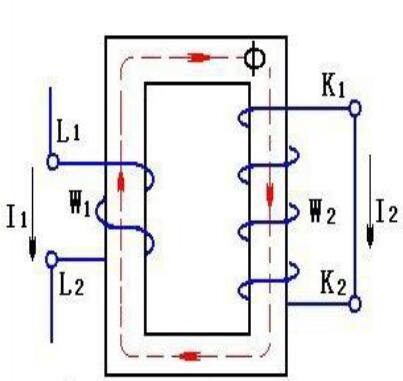

Ct е инструмент, който преобразува голям ток от първичната страна в малък ток на вторичната страна в съответствие с принципа на електромагнитната индукция. Ct се състои от затворено ядро и намотка. Първичната му страна има малък брой завои и е нанизани в линията на измервания ток.

Така, че тече цялата линия през линията, вторични намотки кръг номер е повече, свързва се в измервателния уред и защита на верига, ток трансформатор по време на работа, вторичната му страна е винаги затворен, така че измервателният уред и защита на веригата \ t с бобина импеданс е много малък, работното състояние на токовия трансформатор е близо до късо съединение.CT се използва за измерване на голям ток на първичната страна в малки ток на вторичната страна.

Какво е използването на токови трансформатори

Трансформаторът на тока е един от основните електрически съоръжения на подстанцията, основно осигурява защита, измерва вторичния ток, едната страна е свързана с високоволтова апаратура, вторичната страна е свързана с вторичното оборудване, не само може да направи измервателен уред и реле. защита на вторично електрическо оборудване и високо напрежение, електрически апарати, ефективна изолация, гарантиране на безопасността на персонала, все още може да направи измервателни уреди и релейна стандартизация и миниатюризация, и малки части от кабели и кабели, използвани за измерване на разстояние; на измервателния уред от повреда на голям ток, когато страната на високо напрежение е счупена.

Анализ на приложението на токов трансформатор

1. Измерване на променлив ток

Необходимо е да се настрои токоизмервателното устройство, ако оборудването работи при номинална стойност на тока.Релевантни правила над 40KW оборудване, трябва да бъдат инсталирани за контрол на амперметъра.

Измерването на променлив ток включва директно измерване и разширено измерване от токов трансформатор. Директното измерване е да се свържат съответния амперметър последователно с токовата верига. Схемата, показана на фигурата по-долу, се измерва с токов трансформатор.

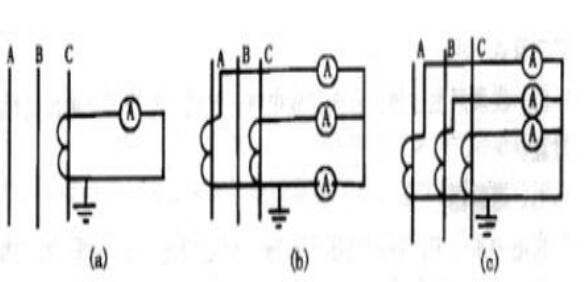

(а) да се използва токов трансформатор за измерване на тока в трифазния баланс верига.Трансформаторът на тока се основава на амперметъра, а обхватът на амперметъра се основава на действителната стойност на тока на натоварване, което трябва да отчита 2 / 3 от общия обхват на амперметъра до пълната стойност.Например, ако устройството е оценено на 100 ампера, изберете амперметър с пълна стойност 150 градуса. В този момент, коефициентът на взаимна индуктивност на токовия трансформатор трябва да бъде 150 / 5 ампера, а амперметърът трябва да бъде 150/5 ампер. При четене, да се чете директно с посочената стойност на уреда.

б) два токови трансформатора, които са свързани в непълна форма на звезда, се използват за измерване на трифазния ток в трифазния баланс или небалансираната верига.

в) три токови трансформатора, свързани в пълна звездна връзка, се използват за измерване на трифазния ток в трифазния баланс или небалансираната верига.

2. Измерване на променлив ток

За да увеличите измервателния обхват на измервателния уред с променлив ток, токовият трансформатор се използва за увеличаване на обхвата на измерване.

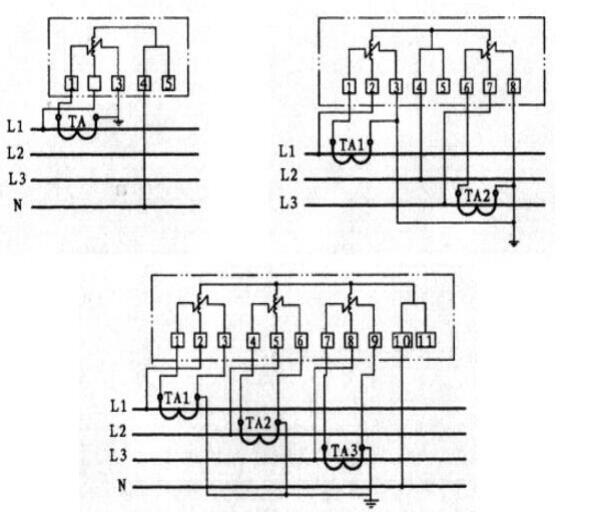

(1) първата цифра е метод на измерване, използващ еднофазен ватметър и токов трансформатор. Може да се използва за измерване на трифазен баланс или еднофазно измерване на електроенергия.

(2) втората фигура е метод на измерване, използващ дву-елементно трифазно трипроводно жично измерване и два токови трансформатора.

(3) третата цифра е метод за измерване, използващ трифазен четири-жичен активен метър и три трансформатора на ток.Той може да се използва за измерване на електроенергията при трифазен баланс или небалансирана верига.

3. Защита в електрически влакно

Защитата от свръхнатоварване в мощни мотори често не е в състояние да закупи съответни топлинни релета поради големия ток. В такива случаи, решението е най-общо да се инсталира текущата transformers.Its същността му е да се трансформира голям ток в малък ток с 5 ампера термично реле достатъчно, за да отговарят на изискванията за защита от претоварване.

(1) ФИГ. 1: трансформаторът на тока се използва за високоскоростно стартиране и защита от претоварване в двигателя.

(2) ФИГ. 2: токовия трансформатор се използва за стартиране на високочестотен честотно-чувствителен реостат и защита от претоварване в двигателя.

(3) ФИГ. 3: трансформаторът на тока се използва за високоскоростно стартово-ъглово стартиране и защита от претоварване в двигателя.

За повече информация, моля свържете се с нас на sales@xfullstar.com .
