Как да тел трансформатор и електроенергийния метър?

Apr 18, 2021

Остави съобщение

Трансформаторът е свързващ елемент между първичната система и вторичната система в променливотоковия кръг. Принципът на работа е по същество същият като този на трансформатора. Трансформаторът включва потенциален трансформатор (PT) и токов трансформатор (CT).

Ролята на трансформатора: Тя е да се намали напрежението на променливото напрежение и голям ток до стойност, която може да бъде пряко измерена от метъра, което е удобно за метъра да се измери директно, и в същото време осигурява мощност за релейна защита и автоматични устройства.

Трансформатор за силова система е специален трансформатор, който предава информация от високо напрежение и голям ток на електропреносната мрежа към вторичната страна на ниско напрежение и малък ток за измерване, измервателен уред, релейна защита и автоматично устройство. Това е основна система и вторична система. Първичната намотката е свързана към електрическата мрежа, а вторичната намотката е свързана с измервателни уреди и устройства за защита.

Взаимния индуктор може да измерва напрежението, тока и електрическата енергия на първичната система във връзка с измервателните уреди и измервателните устройства; заедно със защита на релейните и автоматични устройства, тя може да образува електрическа защита и автоматично управление на различни неизправности в електрическата мрежа.

Производителността на трансформаторите пряко влияе върху точността на измерването и измерването на електрозахранването и надеждността на релейните защити.

Три метода на окабеляване на напрежение трансформатор:

(1) Метод на свързване Vv: широко използван за неутрална изолация на точките

Системата или трифазната система за високо напрежение с 35KV и под заземена от дъговата особено трифазната система 10KV, окабеляването идва от делта окабеляване, но "портът" не е затворен, наречен Vv връзка, този метод на свързване може да спести един Преобразувател напрежение може да отговаря на изискванията за трифазно измерване на активна и реактивна енергия, но не може да се използва за измерване на фазово напрежение и не може да бъде свързан към волтметър, който следи състоянието на изолацията на системата.

(2) Y, yn окабеляване метод: главно използват три-ядрен полюс трифазен напрежение трансформатор, който се използва най-вече в нискотокови заземяване високо-напрежение трифазни системи. Неутралното окабеляване откъм вторичната страна води до заземяване. Това окабеляване е да се предотврати еднофазното заземяване на страната с високо напрежение. Отказ, неутралната точка на страната с високо напрежение не се допуска да бъде заземен, така че напрежението до земята не може да бъде измерено. За информация, моля посетете: Мрежа за пренос и разпределение на оборудване

(3) YN, режим yn окабеляване: най-често се използва в големи ток заземителни системи.

(4) YN, yn, режим на окабеляване: известен също като отворена делта окабеляване. При нормална работа напрежението на изходния край на отворената делта е нула. Ако едната фаза на системата е заземена, другите два изхода на изхода Напрежението е 3 пъти вторичното напрежение на остатъчното напрежение на намотката на всяка фаза, което е удобно за настройка на напрежението на релето за мониторинг на напрежението на променливотоково напрежение, но този метод на свързване не се използва в системата от 10KV и по-долу. Нека да разгледаме "Принцип диаграма и електрическа схема на напрежение трансформатор и електроенергийния метър."

1. Метод на свързване на напрежение трансформатор

Диаграма на принцип на свързване V/V

3D схема на свързване V/V

2. Свързване на напрежението на трансформатора Y/Y

Схема на принцип на свързване Y/Y

3D схема на свързване Y/Y

3. Непълна зълва връзка на токов трансформатор

Схема на непълната звездна връзка на текущия трансформатор

3D схема на непълна звездна връзка на текущия трансформатор

Четири, токов трансформаторен стар връзка

Схема на звездна връзка (приложима над 10kV)

Схема на звездна връзка (приложима за 400V)

3D схема на звездна връзка (400V)

V. Схема на електромера за измерване на електромера

Трифазни трижилни електрическа електромерна електрическа схема на електрически електромер

(3*100V електромер + 3*100V специален терминал за събиране на трансформатор)

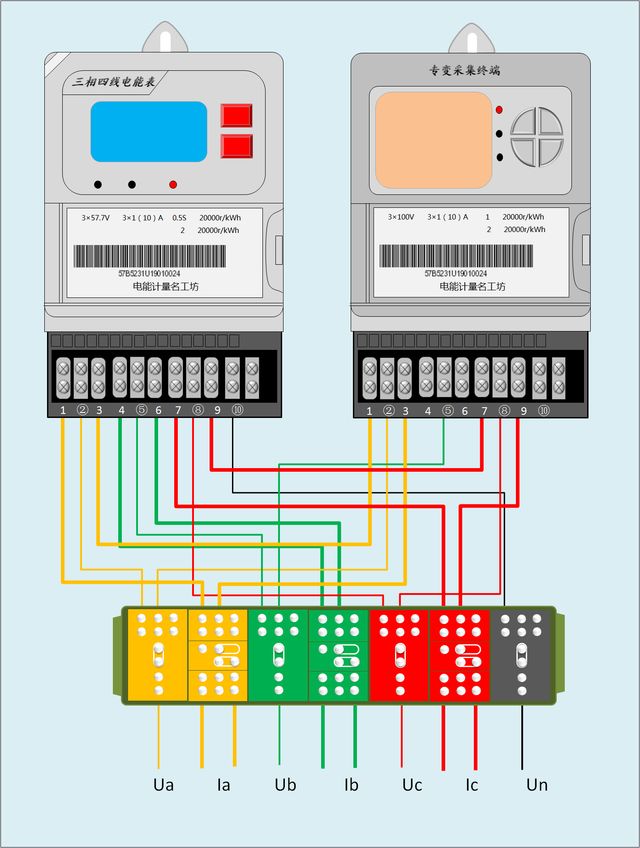

Трифазни четирипроводни електрическа електромерна електрическа схема на свързване на електрически електромер

(3*57,7V електромер + 3*100V специален терминал за събиране на трансформатори)

(3*220V електромер + 3*220V специален терминал за събиране на трансформатор)

Специални инструкции

Токов трансформатор 400V не е необходимо да се заземен, а неполярния край на токоизточника на 10kV и по-горе трябва да бъде заземен. В процеса на окабеляване, е силно препоръчително да се използва отделна фаза заземяване, и текущата линия и напрежение контур са заземени отделно.
