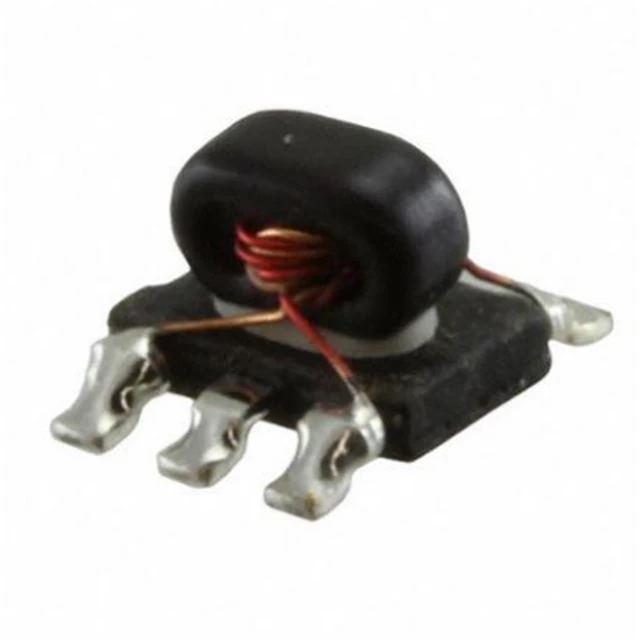

Трансформаторна намотка Balun Трансформатор RF
Номер на модела: TB4F
Употреба: Electronic
Фаза: Друго
Структура на бобината: Тороидална
Номер на бобината: Автотрансформатор
Описание
Технически параметри
Трансформаторна намотка Balun Transformer RFintroduction
Трансформаторна намотка Balun Трансформатор RF има три основни функции:
1. Конвертирайте ток или напрежение от небалансиран към балансиран
2. Отхвърляне на ток в общ режим чрез определени конфигурации
3. Преобразуване на импеданс през определени структури (съпротивителен коефициент не е равно на 1: 1) Има много видове балути, някои от които се използват за преобразуване на импеданс, а други се използват за свързване на електропроводи с различни импеданси. Балоните за преобразуване на импеданса позволяват съвпадение на импеданс, изолация с постоянен ток и съвпадение на балансирани портове към портове с един край. Общият режим дросел също е вид балун в известен смисъл, защото може да премахне общия режим на сигнала. Балуните се използват в усилватели с издърпване, широколентови антени, балансирани миксери, балансирани удвоители и модулатори, фазови превключватели и всякакви схеми на веригата, които изискват еднаква амплитуда на предаване и 180-градусова фазова разлика по две линии.
Списък на радиочестотен трансформатор Balun (75Ω) | ||||||||
Номер на частта | Ω Съотношение PRI / SEC | Честота (MHz) | Загуба на вмъкване (БД) Макс | Вход R Загуба (БД) Мин | Амплитуда (dB) Typ | Фаза (°) Тип | ||
TB2F-458PT-3713-H105 | 1: 1CT | 1-300 | 1.5 | 15.0 | 0.3 | 1.0 | ||
TB2F-458PT-1062-H078 | 1: 2CT | 1-300 | 1.2 | 14.0 | 0.0 | 0.0 | ||
TB2F-458PT-3743-H105 | 1: 4CT | 1-350 | 1.5 | 6.0 | 0.3 | 1.0 | ||
TB2F-458PT-0181-G081 | 1: 9ct | 5-90 | 1.8 | 13.0 | 0.1 | 0.5 | ||
TB2F-617DB-0245-F086 | 1: 1 | 46-1002 | 1.2 | 18.0 | 0.3 | 0.0 | ||
TB2F-617DB-5793-I082 | 1: 1 | 5-1250 | 1.0 | 16.0 | 0.6 | 10.0 | ||
TB2F-617DB-0282-B084 | 1: 1.33 | 4-2800 | 3.5 | 10.0 | 0.8 | 6.0 | ||
TB2F-617DB-1160-D023 | 1: 1 | 5-1200 | 2.0 | 10.0 | 0.5 | 1.0 | ||
TB3F-458PT-0116A | 9: 1CT | 5-85 | 2.0 | 8.0 | 0.5 | 5.0 | ||
TB4F-617DB-2500-D220 | 1: 1 | 5-1250 | 2.0 | 10.0 | 0.2 | 6.0 | ||
TB4F-617DB-7731-F189 | 1: 1 | 50-2150 | 3.0 | 13.0 | 0.5 | 10.0 | ||
TB4F-458PT-9594-G003 | 1: 1CT | 5-200 | 1.5 | 10.0 | 0.5 | 5.0 | ||
TB4F-458PT-9594-H096 | 1: 1CT | 5-200 | 1.5 | 10.0 | 0.3 | 0.0 | ||
TB4F-458PT-7532-H005 | 1: 1CT | 5-200 | 1.0 | 10.0 | 0.2 | 1.0 | ||
TB4F-458PT-7512-G081 | 1: 1.6CT | 5-350 | 1.5 | 15.0 | 0.5 | 5.0 | ||
TB4F-458PT-0068F | 2: 1CT | 5-200 | 1.3 | 12.0 | 0.5 | 2.0 | ||
TB5F-458PT-1002-H314 | 4: 1CT | 5-200 | 3.0 | 3.0 | 0.6 | 1.2 | ||
TB5F-458PT-4535-H096 | 1.3CT: 1CT | 1-250 | 1.5 | 18.0 | 0.3 | 10.0 | ||
TB5F-458PT-1566-H272 | 1: 1CT | 5-100 | 2.0 | 10.0 | 0.5 | 1.0 | ||
TB5F-458PT-3688-H277 | 1: 1CT | 5-200 | 2.0 | 8.0 | 0.7 | 0.3 | ||
TB5F-458PT-2002-G006 | 2: 1CT | 5-100 | 2.0 | 4.0 | 0.1 | 3.0 | ||
TB7F-458PT-1002-G314 | 4: 1CT | 5-200 | 2.5 | 5.0 | 0.1 | 2.0 | ||
TB7F-617DB-1029-D321 | 1: 2CT | 5-1250 | 3.5 | 12.0 | 0.5 | 8.0 | ||
TB7F-617DB-2010-D315 | 1: 2CT | 5-1250 | 2.2 | 8.0 | 0.6 | 3.0 | ||
TB7F-617DB-9210-D243 | 1: 1 | 40-1250 | 1.6 | 12.0 | 0.3 | 1.0 | ||
Приложения:
◆ За широк спектър от RF и CATV приложения
◆ За УКВ / UHF приемници / предаватели и усилватели с издърпване
Функция на продукта
1.1: 1impedance
2,50 Ωхарактеристичен импеданс
3. Честота: 4,5 до 3000MHz
4.RF мощност: 0,50W
5.DC ток: 30mA
6.Загуба на вмъкване: 3,5 dB Макс; Загуба на възвръщаемост на входа: 6,0 dB Мин
7.Работен температурен диапазон; От -40 ℃ до +85 ℃
8. Диапазон на температурата на съхранение: -55 до ℃ + 100 ℃
ЧЗВ
1. Q: Защо да изберете нас?
О: Fullstar е производител на индуктори по избор повече от 24 години.
2.Q: Doyouhaveanycertificates?
A: WehaveCE, RoHS, CCC, CQC, Сертифициране по ISO9001: 2015.
3.Q: Howaboutyourproductsqualityinspection?
A: WehaveprofessionalQAandQCteams. 100% качествопроверка се извършва преди пратката.
4.Q: Canyou useourlogo?
A: WeacceptOEMandODMproduction.
5.Q: What'syourqualityguarantee?
О: Ние ремонтираме заместване на части в рамките на 18 месеца, ако е необходимо.
