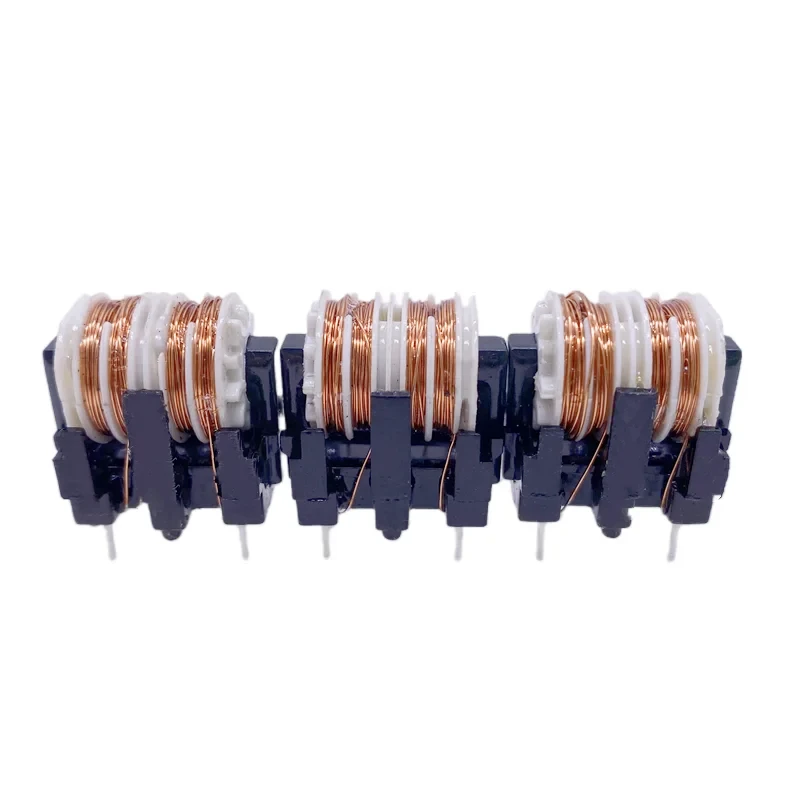

UU Дросел в общ режим

Осигурявайки качествени и стандартни електронни и пасивни компоненти,-изработени от клиентите, дросели и решения за общ режим, Fullstar Electronics е водещ производител и доставчик на дросели за общ режим в Китай. добре дошли в електрониката на едро uu общ режим дросел от нашата фабрика.

Терминът "UU" обикновено се отнася до обща форма на опаковка на дросел в общ режим. Той е кръстен на своето магнитно ядро, което много наподобява английските букви "UU". За да придобием по-задълбочено разбиране на UU дросела за общ режим, можем да го изследваме от три основни аспекта: неговата основна дефиниция, основен принцип на работа и сценарии за основно приложение.

1. Какво е UU дросел в общ режим?
По принцип дроселът с общ режим е пасивен електронен компонент със сърцевина от ферит или аморфна сплав. Дросел UU общ режим се формира чрез симетрично навиване на две идентични намотки (с еднакъв размер и брой навивки) върху единична феритна сърцевина с форма на "UU"-, създавайки четири-терминално устройство. Той играе критична роля като "филтър за шум" в потискането на електромагнитните смущения (EMI).

2. Основен работен принцип: „Блокиране на общ режим, преминаване на диференциален режим“
Способността на дросела за общ режим да предотвратява EMI се крие в неговото селективно предаване на различни сигнали, което се основава на механизмите на електромагнитна индукция и суперпозиция на магнитно поле:

Безразличен към сигнали в диференциален режим (преминаване):Когато нормални, полезни сигнали във верига (токове на диференциален режим, което означава еднакви токове, протичащи в противоположни посоки през две линии) преминават през бобините, генерираните магнитни полета са в противоположни посоки и се компенсират взаимно в сърцевината. В този момент дроселът за общ режим не показва почти никакъв индуктивен ефект върху нормалния сигнал, позволявайки му да премине без затихване.

Агресивно потискане на смущенията в общ режим (блокиране):Когато вреден шум от общ режим (токове в общ режим, което означава равни токове на смущение, протичащи в една и съща посока през две линии) преминава през намотките, генерираните магнитни полета са в една и съща посока и се подсилват взаимно в сърцевината. Това кара намотката да представя огромно индуктивно съпротивление (висок импеданс), ефективно отслабвайки и блокирайки сигналите за смущения в общ режим.

3. Основни функции и сценарии за приложение
Като двупосочен филтър, UU дроселът за общ режим може както да филтрира входящите външни смущения, така и да предотврати излъчването на шума, генериран от самото устройство, като гарантира, че продуктът успешно преминава теста за EMC (електромагнитна съвместимост). Приложенията му са обширни:

Импулсни захранвания и потребителска електроника:Използва се в компютърни дънни платки, захранващи адаптери и LCD панели за филтриране на огромното количество електромагнитен шум, генериран от високо{0}}честотни вериги по време на работа.

Комуникационни и високо{0}}скоростни сигнални вериги:Прилага се във високоскоростни линии за предаване на сигнали като CAN шина, RS485, USB и HDMI за потискане на ненужния шум в общ режим, поддържане на целостта на сигнала и намаляване на грешките в данните.

Автомобилен и промишлен контрол:Използва се в -системите с високо напрежение на превозни средства с нова енергия (NEV), блокове за управление на двигатели (ECU), промишлени PLC контролери и задвижвания с променлива честота, за да устои на смущения в сложни електромагнитни среди и да осигури стабилна работа на оборудването.

В заключение, въпреки компактния си размер, дроселът UU за общ режим служи като основна линия на защита за модерно електронно оборудване, осигурявайки "електромагнитна устойчивост" и стабилна работа.

1. Основна структура

Дроселът UU с общ режим се състои от две идентични намотки, навити симетрично върху една феритна сърцевина с форма на "UU"-. Обикновено функционира като четири-терминално устройство, като всяка намотка е свързана последователно със сигналните или захранващите линии.

2. Основен работен принцип: „Блокиране на общ режим, преминаване на диференциален режим“

Магията на дросела с общ режим се крие в неговия селективен импеданс, базиран на посоката на текущия поток:

За сигнали в диференциален режим (нормални сигнали):Когато желаният сигнал или нормалният захранващ ток протича през двете намотки в противоположни посоки, магнитните полета, генерирани вътре в сърцевината, се компенсират взаимно. В резултат на това дроселът не представлява почти никаква индуктивност към нормалния сигнал, позволявайки му да премине без затихване.

За шум в общ режим (смущения):Когато нежеланият EMI шум преминава през двете линии в една и съща посока, магнитните полета се сумират и се подсилват взаимно в сърцевината. Това създава много висок импеданс, като ефективно блокира и намалява шума в общ режим.

3. Ключови функции

Действайки като двупосочен филтър, UU дроселът за общ режим служи на две важни цели:

Устойчивост на шум:Той предотвратява навлизането на външен електромагнитен шум в чувствителните вериги на устройството.

Потискане на шумовите емисии:Той спира високочестотния-шум, генериран от самото устройство, да се излъчва навън в околната среда или електрическата мрежа. Това е от съществено значение за преминаване на нормативните тестове за EMC (електромагнитна съвместимост).

4. Общи приложения

Благодарение на отличната си филтрираща производителност и компактен размер, UU дроселът за общ режим е повсеместен в съвременната електроника:

Импулсни захранвания и потребителска електроника:Използва се в дънни платки за персонални компютри, захранващи адаптери и LCD панели за филтриране на високо{0}}шума от превключване.

Комуникационни и високо{0}}скоростни сигнални линии:Прилага се в CAN шина, RS485, USB и HDMI интерфейси за поддържане на целостта на сигнала и намаляване на грешките в данните.

Автомобилен и промишлен контрол:Използва се в електрически превозни средства (EV), модули за управление на двигателя (ECU), PLC и задвижвания с променлива честота, за да се осигури стабилна работа в тежки електромагнитни среди.

В обобщение, въпреки малкия си размер, UU дроселът за общ режим действа като жизненоважен електромагнитен щит, осигуряващ стабилна и надеждна работа на модерното електронно оборудване.
